Ürün Ayrıntıları
Place of Origin: NINGBO CHINA
Marka adı: NBLK
Sertifika: ISO CE
Model Number: SHL, SH
Ödeme ve Nakliye Şartları
Minimum Order Quantity: 10SETS
Fiyat: GET THE LATEST
Packaging Details: WOODEN CASE
Delivery Time: 3-10 DAYS
Payment Terms: T/T
Supply Ability: 5000SETS/MONTH
Çapraz: |
120* 200mm Maksimum veya Özelleştirilmiş |
Adı: |
Kablo Makaraları |
Malzeme: |
MC NYLON /ÇELİK/ALÜMİNYUM ALAŞIMI |
Uygulama: |
Yeraltı Kablo Kurulum Sahası |
Nominal Yük: |
10kn 20kn |
Garanti: |
1 yıl |
Çapraz: |
120* 200mm Maksimum veya Özelleştirilmiş |
Adı: |
Kablo Makaraları |
Malzeme: |
MC NYLON /ÇELİK/ALÜMİNYUM ALAŞIMI |
Uygulama: |
Yeraltı Kablo Kurulum Sahası |
Nominal Yük: |
10kn 20kn |
Garanti: |
1 yıl |
Ayrıca kablo katranı veya kablo destekli rulo olarak da adlandırılan bir kablo rulo, kablo sistemlerinde çok önemli bir rol oynar.Bu cihaz, kablo sistemlerinin istikrarını ve bütünlüğünü korumasını sağlayan çoklu fonksiyonlar gerçekleştirmek için tasarlanmıştır..
Kablo katranlarının ilk önemli işlevi kablo gerginliğini azaltmaktır.Kablo yuvarlakları kabloların üzerindeki gerginliği azaltır, böylece aşırı gerilme nedeniyle hasar görmelerini önler.
İkincisi, kablo katranları kablo aşınmasını önlemeye yardımcı olur.Bu tasarım kablo üzerindeki yüzey aşınmasını önlemeyi ve ömrünü uzatmayı kolaylaştırır.
Kablo katranlarının bir diğer önemli rolü de kablo yönlendirmesini sürdürmektir. Kablo rulları kabloları belirli bir yönde tutmaya yardımcı olur ve kablo sisteminin genel yapısını ve düzenini sağlar.Bu işlev kablo sisteminin istikrarını ve güvenilirliğini korumak için çok önemlidir..
Son olarak, kablo katranları dayanıklı malzemelerden yapılır ve farklı ortamlara adapte olabilir.Yüksek sıcaklık, düşük sıcaklık ve diğer koşullar.
Kablo rulmanlarının her fonksiyonu, kablo sistemlerinin hem istikrarlı hem de güvenilir olmasını sağlamak için kritiktir.
Kablo zemin ruloları, çapı 200 mm'den küçük olan kablolarla kullanılmak üzere tasarlanmıştır.
Üçlü kayma kablo ruloları, daha büyük çaplı kablolar için kullanılır.

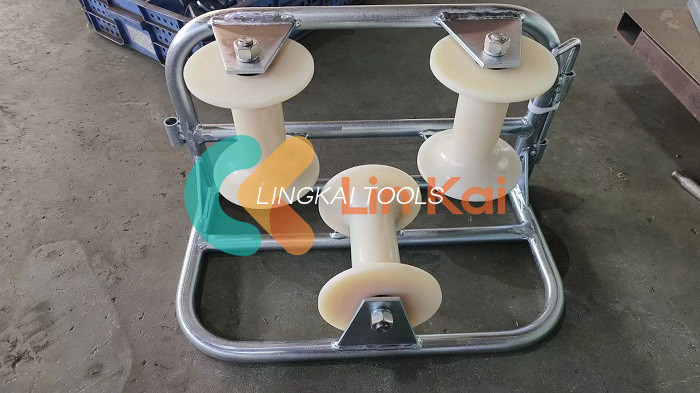

Kablo giriş koruyucu rulo, kablo uzantısı için kullanılır ve boru girişinde herhangi bir açıda yerleştirilebilir ve tek bir naylon kümesine sahip zinc kaplı kilitlenebilir çelik yüzeye sahiptir.
D Serisi kablo giriş koruyucu rulo, güvenilir ve sağlam bir tasarım sağlayan genişletilmiş uzunlukta sabit bir mekanizma ve tek bir naylon kümesle donatılmıştır.
Kablo çukur başı rulo, kabloyu ve çukur başındaki ipi korumak için tasarlanmıştır.
Yeraltı kablosu yerleştirmek için düz hat kablo ruloları| No. | Model | Çalışma yükü (KN) | Kablo çapı (mm) |
Kablo Roleri Yapımı | Ağırlık (kg) |
| 21171 | SHL1 | 10 | Φ150 | Alüminyum Çerçeve Alüminyum Roller | 5.4 |
| 21172 | SHL1N | 10 | Φ150 | Alüminyum Çerçeve Naylon Roller dökme | 3.6 |
| 21181 | SHL1B | 10 | Φ160 | Çelik levha taban alüminyum rulo | 5.5 |
| 21182 | SHL1BN | 10 | Φ150 | Çelik levha taban naylon rulo | 3.7 |
| 21183 | SHL2BN | 10 | Φ160 | 5.5 | |
| 21184 | SHL3BN | 10 | Φ200 | 8.0 | |
| 21191 | SHL1G | 10 | Φ150 | Çelik boru çerçeve alüminyum rulo | 5.1 |
| 21192 | SHL1GN | 10 | Φ150 | Çelik boru çerçeve nilon rulo | 3.3 |
| 21193 | SHL2GN | 10 | Φ160 | 5.7 | |
| 21194 | SHL3GN | 10 | Φ200 | 8.0 | |
| 21201 | SHLG1 | 10 | Φ150 | Çelik boru uzun bacaklı alüminyum rulo | 9.4 |
| 21202 | SHLG1N | 10 | Φ150 | Çelik boru uzun bacaklı nilon rulo | 7.8 |
Not: Roller, Ø200mm çapına kadar farklı yeraltı güç kablosunun kurulumu için kullanılır, lütfen kablonuzun boyutuna göre uygun ruloyu seçin.
Tüm küpler rulmanlara monte edilmiştir.
Kablo Köşe Roleri
| No. | Model | Çalışma yükü (KN) | Kablo Boyutu (mm) | Ağırlık (kg) |
| 21211 | SHL | 8 | ≤ Ø80 | 5.5 |
| 21221 | SHL2 | 10 | ≤ Ø150 | 12 |
| 21222 | SHL2N | 10 | ≤ Ø150 | 10 |
| 21223 | SHL3 | 10 | ≤ Ø150 | 11 |
| 21224 | SHL3N | 10 | ≤ Ø150 | 9 |
Uygulama: Kablo Köşesi Roller, hendeğin köşesinde güç kablosunun kurulması için kullanılır.
Toplar alüminyum veya MC nilondan yapılır, tüm toplar rulmanlara monte edilir.
Rollerin çerçevesi galvanizli çelikten yapılır, köşe etrafındaki kabloları yönlendirmek için uygun bir bükülme oluşturmak için kazık iğneleri ile bir araya getirilebilir.
Rehberlik ve destek kabloları, tipik olarak kablo hatları boyunca virajlarda monte edilen kablo katmanlarının kullanımı ile elde edilebilir.Bu katranlar, kabloların sistem boyunca hareket ederken yönlendirmek ve desteklemek için kullanılır.
Kablolar sistemin birden fazla noktasından geçmelidir ve kablo katranları, gevşeme veya bükülme olmadan amaçlanan yolu takip etmelerini sağlamaya yardımcı olabilir.Bu sorunlar kabloların ağırlığından kaynaklanabilir., çevresel faktörler veya diğer dış etkiler.
Elektrikli Kablo Çekme Araçlarımız, çeşitli uygulamalar için güvenilir ve verimli kablo çekme çözümleri sunmak için tasarlanmıştır.Deneyimli teknik destek ekibimiz, ürünlerimizin kullanımı veya bakımı ile ilgili herhangi bir soru veya kaygı konusunda yardımcı olmak için mevcuttur.Ek olarak, en iyi performansı ve güvenliği sağlamak için ürün onarımları, kalibrasyon ve eğitim de dahil olmak üzere bir dizi hizmet sunuyoruz.Teknik desteğimiz ve hizmetlerimiz hakkında daha fazla bilgi için bizimle iletişime geçin.
